    Aplicación: Composites

    Representadas: Suragus

    ¿Es necesaria una interpretación más sofisticada y automatizada de sus datos actuales? EddyEVA está diseñado para ayudar a evaluar los datos de escaneo 2D y 3D capturados. Guardar, cargar y aplicar recetas de evaluación a un escaneo para muchos más admite el análisis rápido y avanzado de datos de corrientes parásitas

    Ventajas
    Aplique las mismas recetas de evaluación a una serie de medidas (productos similares)
    Marcado de huecos (algoritmo de huecos) basado en umbrales
    Crear informes (plantilla dada)
    Separación automatizada en regiones más pequeñas de interés para análisis individual.
    Los resultados pueden concluir para cambiar la receta de medición

    Caracteristicas

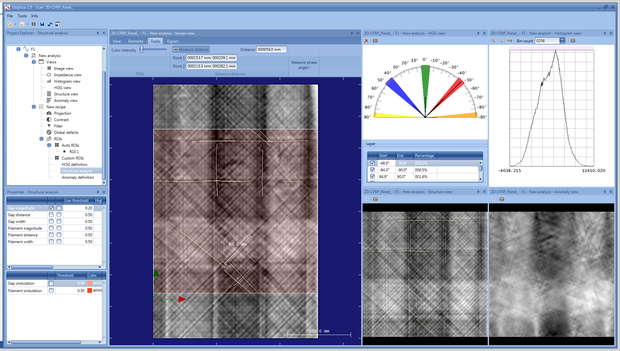

    Interfaz gráfica de usuario solo para mostrar escaneos de corrientes parásitas
    Carga de escaneos (los datos son valores reales e imaginarios actuales de Eddy)
    Elementos:
    Vista de impedancia (vista avanzada de corrientes parásitas). Posible seleccionar la inclusión de metales en función de su conductividad eléctrica diferente en lugar de algoritmo de textura.
    rotar, estirar, escanear con zoom: si el escaneo es muy grande o pequeño
    HOG – histograma de gradientes orientados = muestra las orientaciones de fibra detectadas
    Histograma: muestra la distribución de datos. Corte datos bajos o altos para mejorar el contraste
    Detección de capa: automatizada y manual. Seleccionó la orientación de fibra relevante y la tolerancia establecida (por ejemplo, 45 ° + – 3 ° de tolerancia)
    Filtrado: agudice el escaneo, el filtro horizontal o vertical
    Contraste: mejora el contraste en blanco y negro
    Algoritmo de brecha: detecta brechas basadas en umbrales
    Múltiples regiones de interés: divide el escaneo completo en regiones más pequeñas para un análisis detallado
    Informe editable docx, pdf, formato rtf
    Guardar y aplicar recetas de evaluación para evaluar múltiples escaneos con la misma configuración
    Comparación de múltiples escaneos de varios productos

    Aplicaciones
    Análisis de nuevas piezas de fibra de carbono más rápido y mejor. Compare con los escaneos anteriores.
    Mejore los resultados actuales y adapte las configuraciones de medición en consecuencia
    Filtrar datos no texturales -> derecha para mostrar anomalías ocultas detrás de la textura
